بهترین، برای شما که خواهان بهترین ها هستید!
طراحی ظاهری خاص و کم نظیر، کارایی خارق العاده، قطعات بسیار باکیفیت در کلاس صنعتی و نظامی، دوام بسیار بالا در کنار تجربه بی نظیری از سکوت ارمغان پاورهای حرفه ای خانواده EDGE گرین برای کاربرانی است که همواره خواهان بهترین ها هستند. این سری بی شک باکیفیت ترین و مدرن ترین پاورهای هستند که تاکنون با برند تجاری GREEN به بازار عرضه شده اند.
تست و تایید شده توسط آزمایشگاه Cybenetics
منبع تغذیه GREEN GP1300B-EDGE پس از گذراندن سخت گیرانه ترین تست های تخصصی در مجهزترین و معتبرترین آزمایشگاه اروپایی تست و بررسی منابع تغذیه سوئیچینگ در دنیا (Cybenetics) موفق به کسب گواهینامه های “ETA PLATINUM” در بخش راندمان و “+LAMBDA S” در بخش نویز صوتی شده است. این مدل همچنین تمامی تست های راندمان در بار بسیار کم (%2)، تایمینگ ها، رگولاسیون، ریپل خروجی، DC Power Sequence، Overshoot و کنترل جریان هجومی (Inrush Current) مرتبط با الزامات مندرج در استاندارد جدید Intel ATX v3.1 را در این آزمایشگاه با موفقیت پشت سر گذاشته و موفق به کسب گواهینامه ATX 3.1 PASS از این موسسه معتبر شده است.
قدرت بیشتری را در فضای کمتر تجربه کنید
به لطف طراحی مدرن و بهینه سازی شده پاورهای سری EDGE، طول این سری از پاورهای گرین به حداکثر 160mm رسیده است. این امر سبب افزایش سازگاری این سری با کیس های با فضای محدود نظیر مدل‌های Micro-ATX و پلتفرم‌های HTPC شده است.

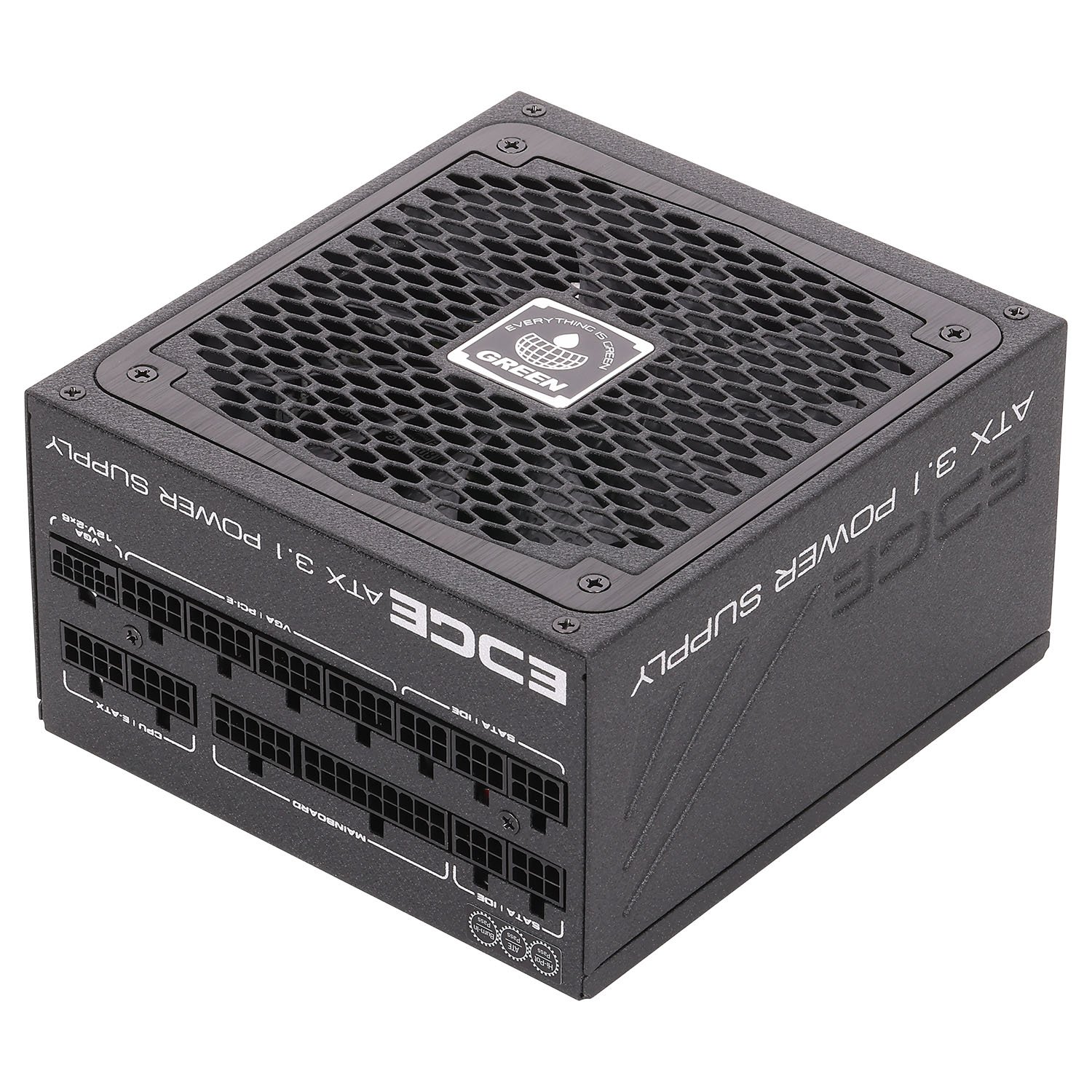

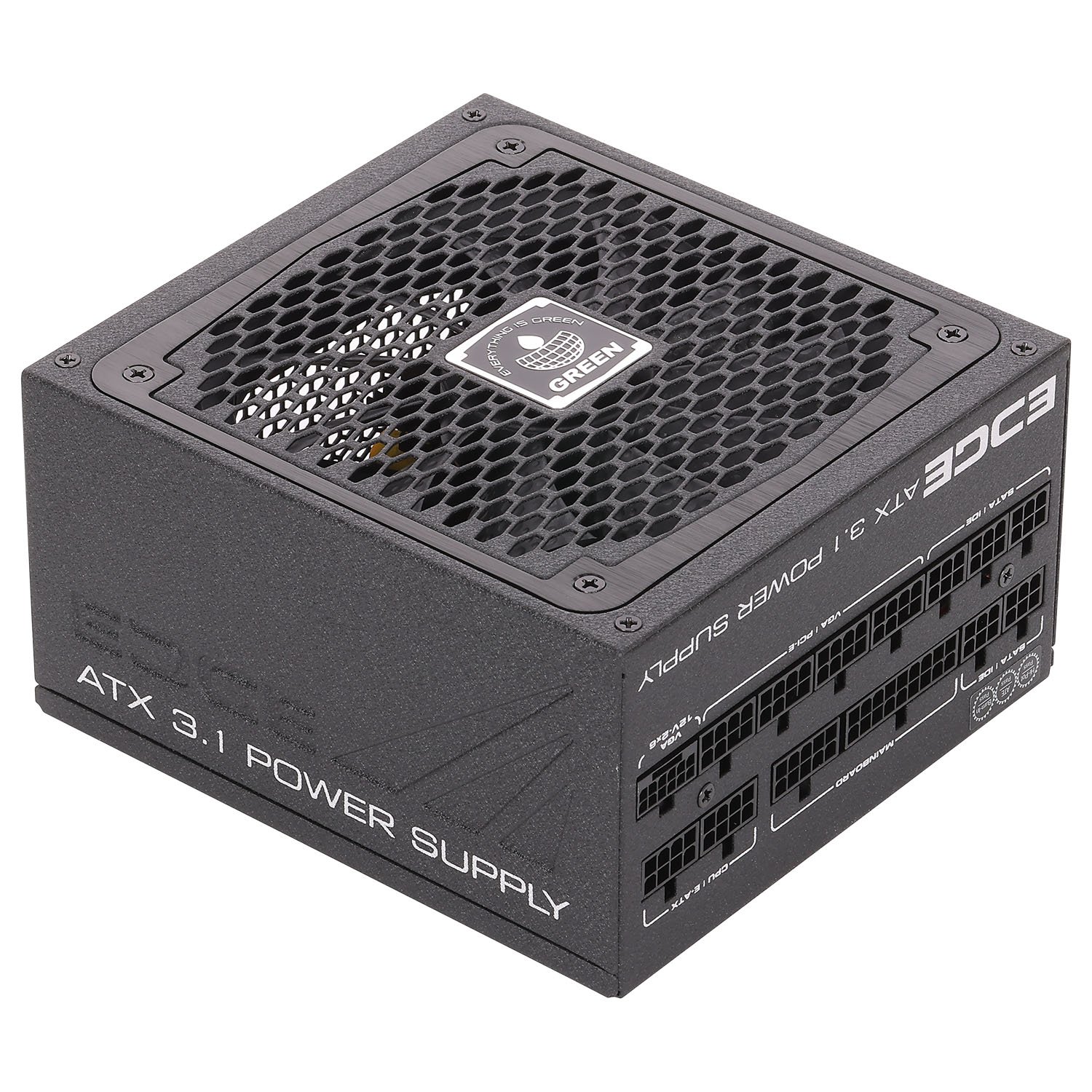

کابل کشی تمام ماژولار + کانکتور 600 وات “12V-2×6”
پاورهای سری EDGE گرین به سیستم مدیریت کابل کشی تمام ماژولار مجهز شده اند و کابل های عمدتاً تخت و مشکی رنگ این سری کمک می کند تا فضای داخلی کیس خلوت تر شده و اسمبل سیستم با سهولت بیشتری انجام شود. همچنین برای تمامی کانکتورها و سوکت های این سری روکش طلا با امکان عبور تا حداکثر %150 جریان بیشتر در نظر گرفته شده است. علاوه بر این به لطف سوکت 16Pin جدید و اصلاح شده تحت عنوان “12V-2×6” هیچ گونه نگرانی بابت پشتیبانی از کارت های گرافیک مدرن و پرمصرف مجهز به سوکت (PCIe Gen 5.1(600W در حال و آینده وجود نخواهد داشت.
راندمان مطابق با استاندارد 80PLUS PLATINUM
برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای EDGE سبب شده تا راندمان مصرف انرژی این پاورها به حداکثر حدود %94 برسد. این میزان بازدهی باعث کاهش مصرف انرژی و هزینه های برق مصرفی، عملکرد بسیار خنک، نویز صوتی بسیار پایین و افزایش محسوس طول عمر این سری از پاورها شده است.
دقت و ثبات مثال زدنی ولتاژ شاخه های خروجی
طراحی فوق العاده مدرن، برخورداری از مبدل های DC-DC در بخش خروجی و بانک خازنی با ظرفیت بسیار بالا در بخش فیلترهای خروجی سبب شده تا افت ولتاژ شاخه های اصلی خروجی در این سری از پاورهای گرین به کمتر از %1 تقلیل یابد. این در حالی است که طبق آخرین و سخت گیرانه ترین استانداردهای موجود، رگولاسیون ولتاژ شاخه های خروجی تا حداکثر %5± مجاز اعلام شده است.
ریپل و نویز بسیار پایین ولتاژ شاخه های خروجی
ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل و نویز ولتاژ تمامی شاخه های خروجی پاورهای سری EDGE به واسطه توپولوژی مدرن پیاده سازی در بخش اولیه و ثانویه، بانک خازنی با ظرفیت بسیار بالا و فیلترهای چند لایه LC به صورت متوسط کمتر از 25mv خواهد بود. همین امر خلوص بسیار بالای ولتاژ شاخه های خروجی و پایداری آن ها را حتی در سخت‌ترین شرایط تضمین می‌کند.

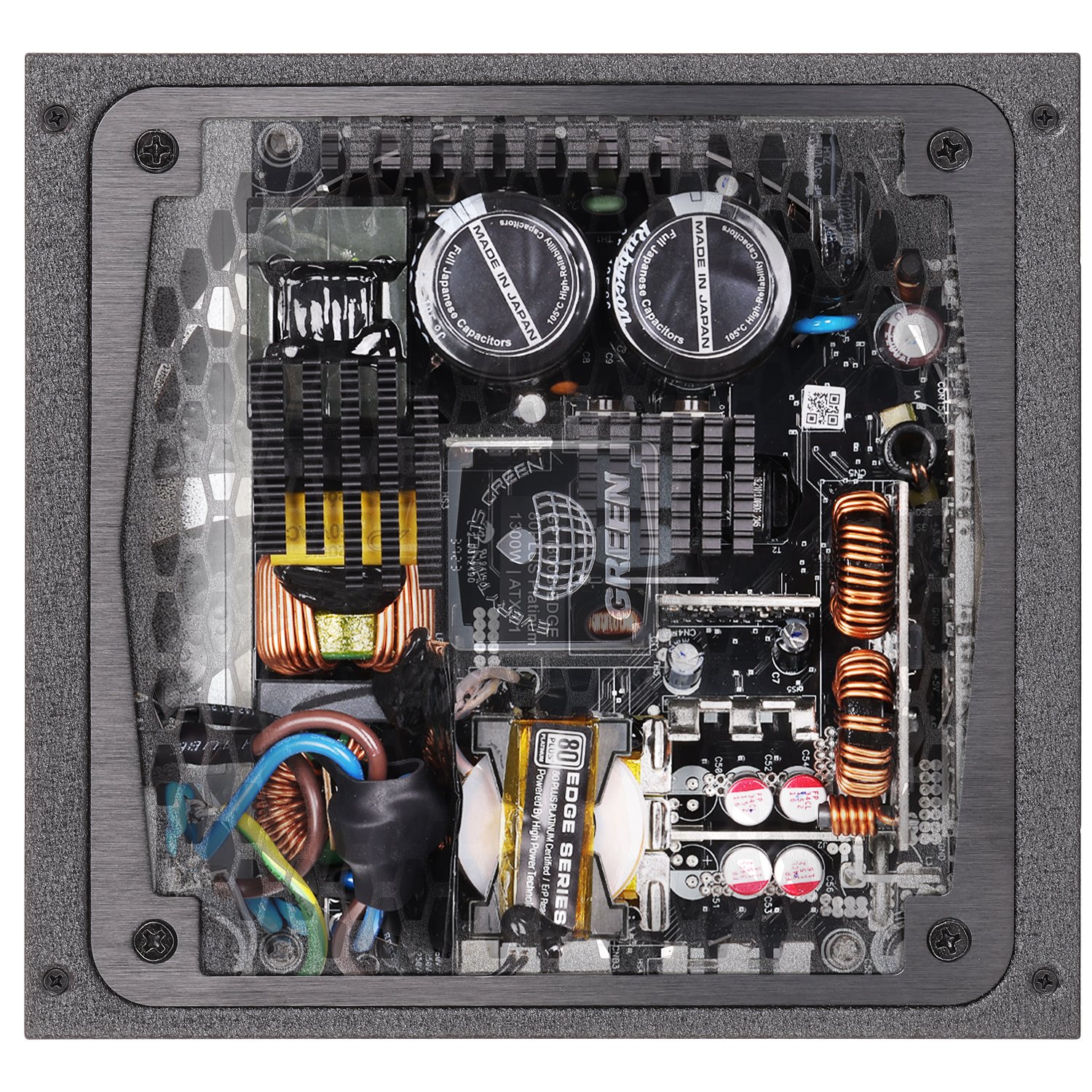

توپولوژی Half-Bridge در بخش اولیه
به لطف توپولوژی مدرن و بسیار پربازده Half-Bridge در کنار مبدل LLC Resonant که به کمک تکنیک Soft Switching سبب تحقق عملی Zero Voltage Switching در بخش ورودی می‌شود، حامل‌های EMI، RF و تلفات سوئیچینگ در ورودی کاهش یافته و راندمان مصرف انرژی (Efficiency) به طرز محسوسی افزایش می‌یابد.
مبدل تانک رزونانس (LLC Resonant)
مبدل تانک رزونانس (LLC Resonant) این امکان را فراهم می‌سازند تا سرعت Switching ماسفت های بخش ورودی به‌مراتب بالاتر از توپولوژی‌های نسل قبل باشد. این امر در عمل و به‌خصوص در وضعیت بی‌باری باعث افزایش محسوس بازدهی مصرف انرژی (Efficiency) خواهد شد.
مبدل های DC-DC در بخش ثانویه
در این توپولوژی ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و اضافه شدن پروتکشن NLO به قابلیت‌های این سری از منابع تغذیه شده است.
عملکرد به‌مراتب دقیق‌تر پروتکشن ها
تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری EDGE از تراشه Supervisor فوق العاده مدرن‌تر و دقیق استفاده شده و سفارشی سازی‌های انجام شده در پیکربندی آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های OCP,UVP,OVP,OPP و OTP فراهم کرده است.

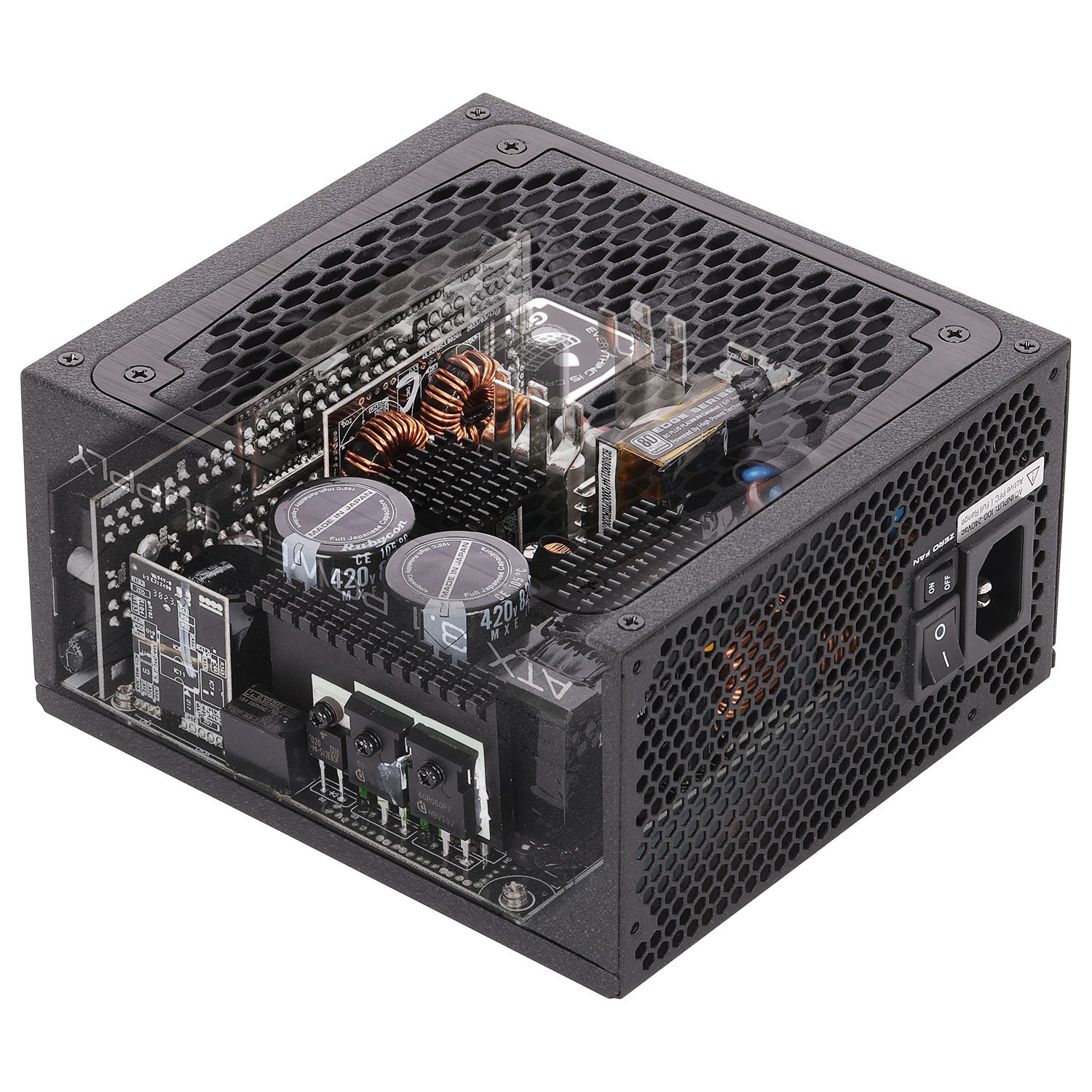

خازن های ژاپنی از نوع 105C در تمامی بخش ها
در منابع تغذیه سری EDGE در هر دو بخش اولیه و ثانویه از خازن‌های جامد (Solid) و الکترولیتی ساخت کمپانی‌های ژاپنی معروف Rubycon، FP-CAP و Nichicon با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه تایوانی از نوع 85C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.
ماسفت های (Low-RDS(on با تکنولوژی OptiMOS
منابع تغذیه EDGE بخش عمده‌ای از بازدهی مصرف انرژی فوق‌العاده بالای خود را مدیون ماسفت های ساخت کمپانی آلمانی Infineon هستند. عملکرد فوق‌العاده پرسرعت در امر سوئیچینگ، بسیار مقاوم در برابر حرارت بالا، مقاومت معادل بسیار پایین بین Drain و Source و جریان نشتی فوق‌العاده پایین از مهم ترین ویژگی های این ماسفت ها به شمار می روند. این امر در نهایت باعث عملکرد فوق‌العاده خنک‌تر و تضمین عمر بسیار بالای این سری از پاورهای گرین شده است.
فن فوق‌العاده کم صدا و بادوام مجهز به یاتاقان از نوع FDB
پاورهای سری EDGE به فن 135mm بسیار باکیفیت PWM در کلاس صنعتی با تکنولوژی Fluid Dynamic Bearing مجهز شده‌اند. فن‌های FDB که در حال حاضر یکی از مدرن‌ترین سیستم‌های یاتاقان را به همراه دارند حتی نسبت به فن‌های Double Ball Bearing عمر بیشتر و البته نویز صوتی به‌مراتب کمتری دارند.

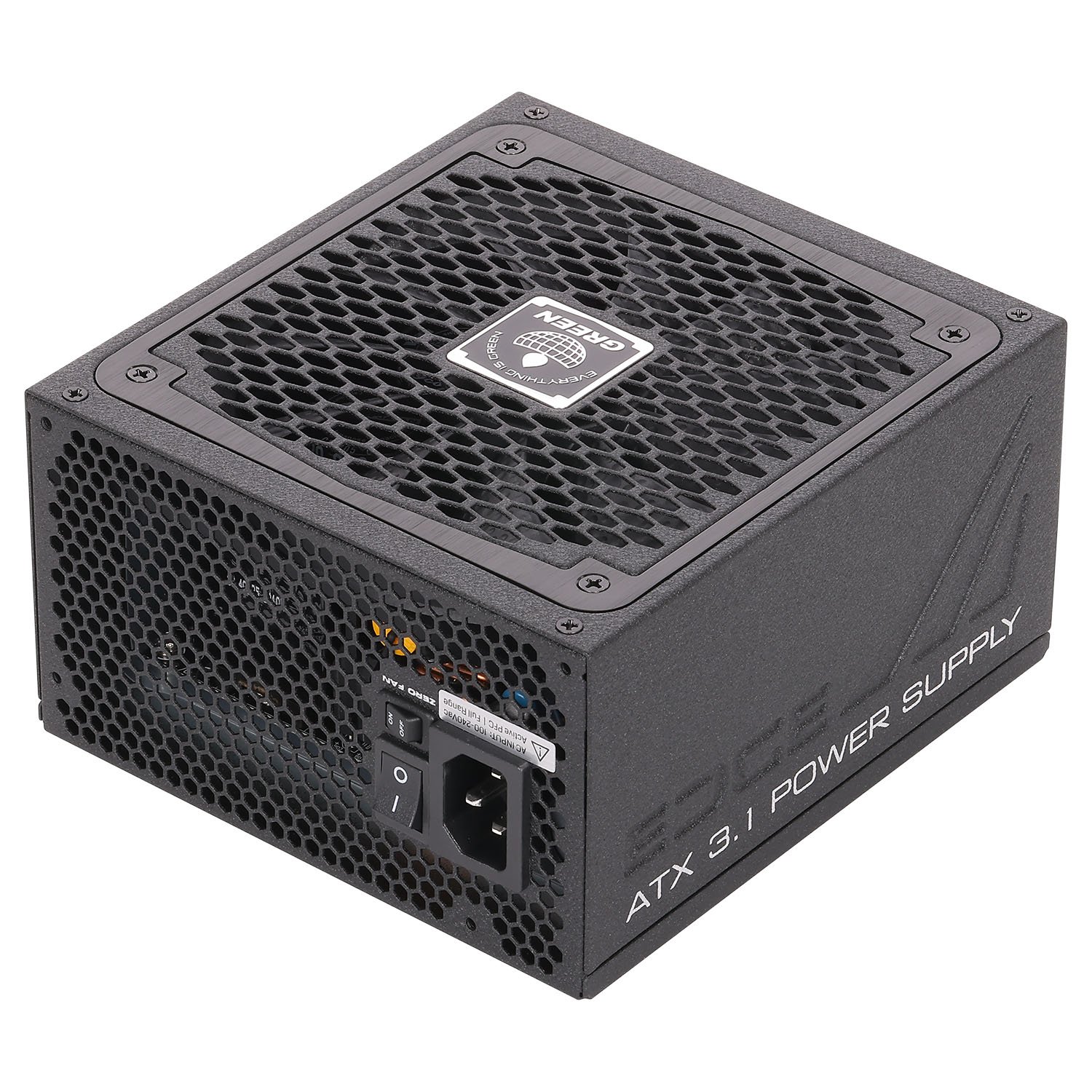

عملکرد بدون فن (Fanless) تا حداکثر %35 توان نامی

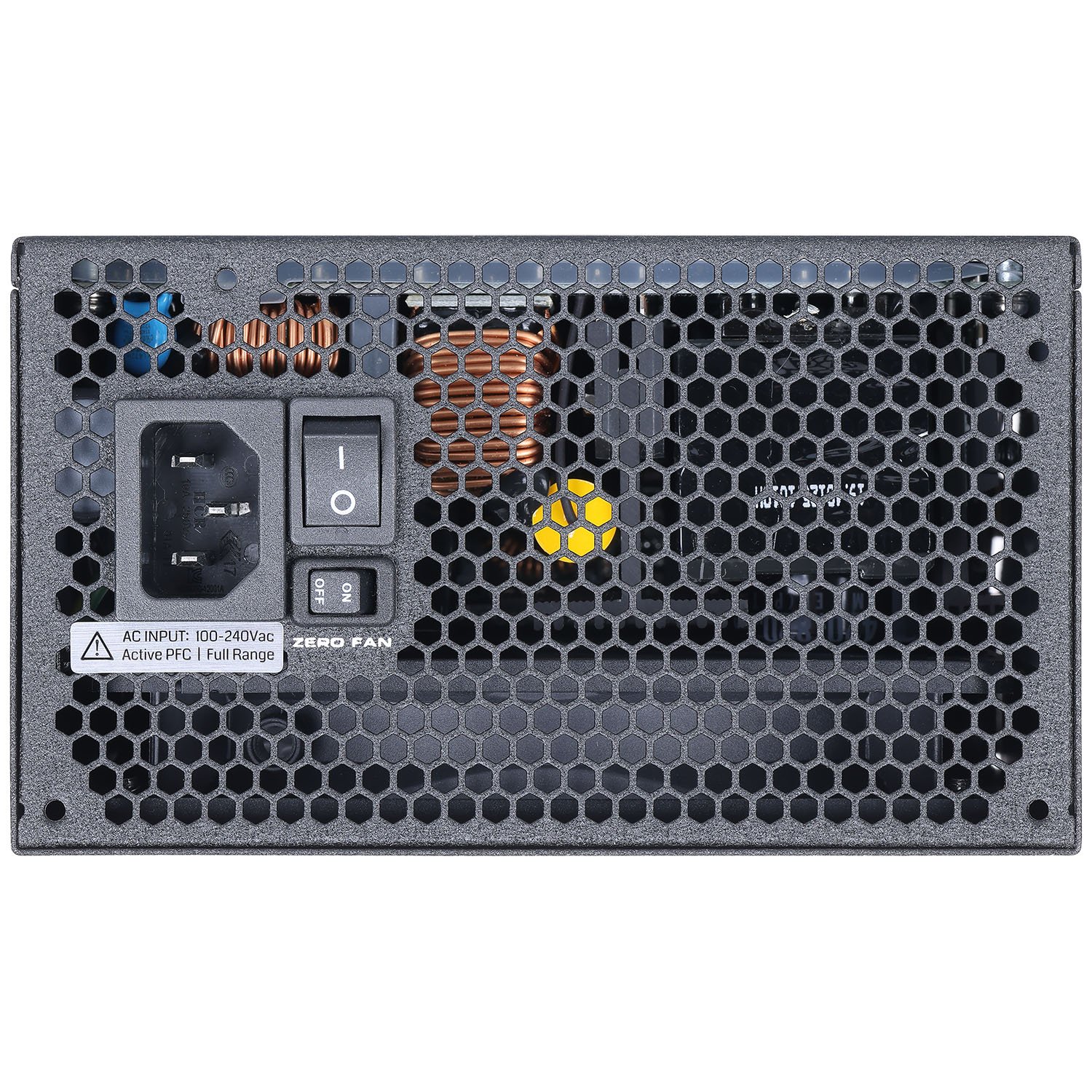

به لطف راندمان بسیار بالا، تلفات حرارتی بسیار اندک و قطعات فوق العاده باکیفیت در کلاس صنعتی، مدل های 1000W/1300W این سری از پاورهای گرین تا حداکثر %35 توان نامی، نیازی به خنک سازی توسط فن ندارند. لازم به ذکر است فعال یا غیر فعال بودن این قابلیت پاورهای سری EDGE گرین توسط کلید کوچک تر تعبیه شده در بخش پشتی پاور قابل کنترل خواهد بود. همچنین برای این سری سامانه “تخلیه هوای گرم پس از خاموشی پاور” نیز در نظر گرفته شده است. عملکرد این سامانه به گونه ایست که پس از خاموش شدن پاور، فن دستگاه کماکان به مدت حدود 1 دقیقه کار خواهد کرد تا هوای گرم حبس شده درون بدنه پاور به صورت کامل تخلیه شود.
مجهز به کنترلر فن دیجیتال هوشمند
در پاورهای سری EDGE گرین از کنترلر فن دیجیتال (Digital Fan Controller) با قابلیت کنترل فن با تکنیک PWM (مدولاسیون عرض پالس) به صورت کاملاً هوشمند بهره گرفته شده است. این سامانه با پایش لحظه ای دمای محیط، حرارت قطعات حساس داخل پاور و همچنین میزان بار خروجی، همواره سرعت چرخش فن دستگاه را به گونه ای تعیین می کند که نویز صوتی ایجاد شده توسط آن، در اکثر شرایط حداقل ممکن باشد. در مدل 1300W و در دمای محیط 25 درجه سانتی گراد (دمای عادی اتاق) عملاً حتی تا بار خروجی %80 نیز هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید!
سازگاری کامل با آخرین نسل از پلتفرم های دسکتاپ
منابع تغذیه سری EDGE از پایه بر اساس استاندارد Intel ATX12V V3.1 طراحی شده اند. راندمان بیش از %75 در شرایط بار %2، پشتیبانی از قابلیت Modern Standby به سبب ارتقاء زمانبندی سیگنال Power Good در محدوده 150-100 میلی ثانیه، قابلیت ارائه دو برابر توان نامی به صورت لحظه ای (100µs) و همراه داشتن کانکتور جدید و اصلاح شده “12V-2×6” با قابلیت ارائه 600W توان به صورت پیوسته و تا سه برابر این مقدار به صورت لحظه ای تنها بخشی از ویژگی های ممتاز متعدد در این پلتفرم مدرن به شمار می روند.
هیت سینک های نسل جدید
به دلیل استفاده از ماسفت های مدرن از نوع SMD در شاخه 12V+ خروجی دفع حرارت با روش‌های متداول امکان پذیر نخواهد بود. برای حل این مشکل هیت سینک های مخصوص و جدیدی در نظر گرفته شده تا حرارت منتقل شده به PCB در سریع‌ترین زمان و با بیشترین بازدهی ممکن به هیت سینک های آلومینیومی مخصوص منتقل و توسط جریان هوای ایجاد شده فن دفع شود.
عملکرد پایدار در دمای محیط 50C
طراحی مدرن بهینه سازی شده و برخورداری از متریال و قطعات باکیفیت در کنار سیستم کولینگ کارآمد و هوشمند باعث شده تا منابع تغذیه سری EDGE گرین حتی در دمای محیط 50C درجه سانتی گراد نیز امکان ارائه توان نامی خود را به صورت کاملاً پایدار و تضمین شده داشته باشند.
کابل‌های با ضخامت 16AWG
اغلب خروجی های پاورهای سری EDGE به کابل با ضخامت 16AWG مجهز شده اند. این کابل ها نسبت به نمونه های 18AWG بیش از %40 ظرفیت بیشتری در عبور جریان (بیش از 10A) دارند. نتیجه این امر افت ولتاژ و تلفات کمتر خواهد بود که افزایش بازدهی مصرف انرژی و کاهش حرارت کابل ها را به همراه خواهد داشت.
130 ماه گارانتی و خدمات پس از فروش
شرکت پردیس صنعت سیاره سبز (GREEN) به‌پاس تقدیر و ارج نهادن به مشتریان بی‌نظیر، محترم و فهیم محصولات این شرکت و به‌واسطه عملکرد استثنایی و کیفیت ساخت مثال زدنی پاورهای سری EDGE، گارانتی این سری از پاورهای میان رده خود را 130 ماه ( 10 سال و 10 ماه) تعیین کرده است. همچنین گارانتی گرین آماده است که تا 12 سال خدمات پس از فروش این سری از پاورها را به مشتریان محترم این شرکت ارائه دهد.
مشخصات کلي
| سری محصول | EDGE |
|---|---|
| مدل | GP1300B-EDGE |
| توان حقیقی خروجی | 1300W |
| نوع پاور (Form Factor) | ATX PS2 |
| ابعاد بیرونی (طول x عرض x ارتفاع) | 86mm x 150mm x 160mm |
| وزن خالص | 3054 گرم (همراه با تمامی کابل های خروجی) |
| رنگ بدنه | مشکی |
| جنس بدنه | SECC |
| نوع کابل کشی خروجی | تمام ماژولار |
| نوع کابل های خروجی | تماماً فلت |
| استانداردهای عمومی | FCC, CE, CB, UL, cUL, cTUVus, TUV, CCC, Wee |
مشخصات فنی
| ویرایش استاندارد ATX 12V | ATX v3.1 |
|---|---|
| راندمان مطابق با استاندارد 80PLUS | 80PLUS PLATINUM |
| پشتیبانی از حالت آماده به کار مدرن (ALPM) | دارد |
| محدوده ولتاژ ورودی | 100-240Vac RMS |
| حداکثر جریان ورودی | 15A |
| محدوده رطوبت کاری | 90% – 20% |
| دامنه دمای کاری | 0C – 50C |
| دامنه فرکانس کاری | 47Hz – 63Hz |
| دامنه راندمان مصرف انرژی ( 230V AC) | 94% – 92% |
| میانگین راندمان مصرف انرژی (230V AC) | 92.5% |
| مصرف انرژی در حالت آماده به کار | (ErP Ready (< 0.15W at Standby Mode |
| نوع مدار اصلاح ضریب توان (PFC) | Active PFC |
| میزان اصلاح ضریب توان | بیشتر از 0.95 |
| میزان تحمل وقفه انرژی در ورودی (Hold-Up Time) | 18ms @ 100% Load< |
| توپولوژی بخش اولیه | Half-Bridge & LLC Resonant Converter |
| توپولوژی بخش ثانویه | Synchronous Rectification & DC-DC converters |
| مشخصات خازن های ورودی | الکترولیت تماماً ژاپنی از نوع 105C |
| مشخصات خازن های خروجی | جامد و الکترولیت تماماً ژاپنی از نوع 105C |
| پروتکشن های محافظتی | OCP, OVP, UVP, OPP, SCP, OTP, SIP, NLO |
| محدوده زمانبندی سیگنال P.G | 100ms – 150ms |
| میانگین عمر مفید (MTBF) | 120.000hrs @ 25°C, 230Vac, 50Hz |
| نوع و ابعاد فن | (135mm PWM FDB Technology (Fluid Dynamic Bearing |
| قابلیت عملکرد بدون فن | دارد (تا حداکثر %35 توان نامی) |
| سامانه تخلیه هوای گرم پس از خاموش شدن پاور | دارد (تا حداکثر 1 دقیقه پس از خاموش شدن پاور) |
تعداد کانکتورهای برق خروجی
| MB 20+4 Pin | 1 عدد |
|---|---|
| CPU 12V 4+4 Pin | 3 عدد |
| PCI-e 6+2 Pin | 6 عدد |
| 12V-2×6 (12+4Pin) | 1 (600W) عدد |
| SATA | 12 عدد |
| 4Pin Molex | 4 عدد |
جریان و توان شاخه های خروجی
| توان شاخه 12V+ | 1300W |
|---|---|
| برآیند توان شاخه های 5V+ و 3.3V+ | 120W |
| حداکثر جریان خروجی شاخه 12V+ | 108.3 |
| حداکثر جریان شاخه 5V+ | 24A |
| حداکثر جریان شاخه 3.3V+ | 24A |
| حداکثر جریان شاخه 5V/SB+ | 3A |
| حداکثر جریان شاخه 12V- | 0.5A |
گارانتی و خدمات پس از فروش
| مدت زمان گارانتی | 130 ماه |
|---|
